国产av国片精品jk制服丝袜-亚洲精品精华液一区二区-久久久精品波多野结衣av-日本极品少妇xxxx-亚洲色成人网站永久-国产成人亚洲综合二区

<ul id="cecca"></ul>

設(shè)為首頁

加入收藏

聯(lián)系我們

	塑膠模具鋼
	熱作模具鋼
	冷作模具鋼
	高速工具鋼
	碳素結(jié)構(gòu)鋼
	合結(jié)鋼
	工具鋼
	不銹鋼
	五金模具鋼
	鎢鋼
	鋁合金

新聞中心

GS-2510不變形耐磨油鋼熱處理/物理鋼材特性/注意事項

深圳龍昌模具鋼材GS-2510模具鋼

GS-2510模具鋼化學成份

C碳	Si矽	Cr鉻	Mn錳	V釩	W鎢
0.9-0.05	0.15-0.35	0.50-0.70	1.00-1.20	0.05-0.14	0.6

比較標準：AISI 01/DIN 1.2510
出廠狀能及硬度：軟性退火至約HB 230
鋼材特性：2510為錳-鉻-鎢合鋼，是高品質(zhì)不變形的冷作工具鋼：具備優(yōu)良的機械加工性，淬硬時，尺寸極其穩(wěn)定，淬硬后，表面有極高硬度帶有極高韌性，所以優(yōu)良搞磨能力及易于鍛製及淬火。
主要用途：可適合廣泛使用在切削，冷沖壓和成型工具；如剪口刀模，冷沖壓模，各種量規(guī)，鉸刀，工模軸套和塑膠小模件等。

GS-2510模具鋼熱處理

熱處理	溫度	保持時間	淬火介質(zhì)
軟性退火	740-760℃	2-4小時	爐冷
應(yīng)力削除	650℃	最小2小時	爐冷
粹火	820-840℃	見下圖	油冷鹽浴溫度約 180-200℃
回火	180-300℃	厚度每25mm 約1小時最小為2小時	靜能空氣

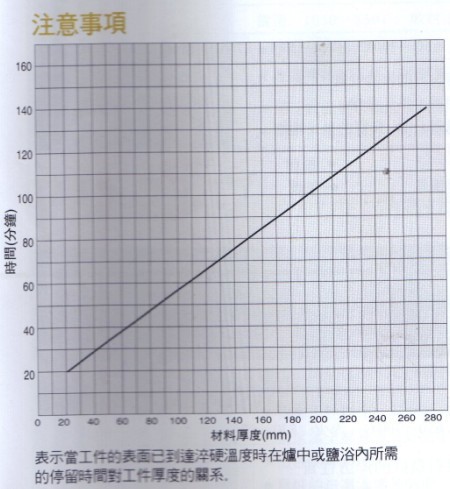

GS-2510模具鋼注意事項

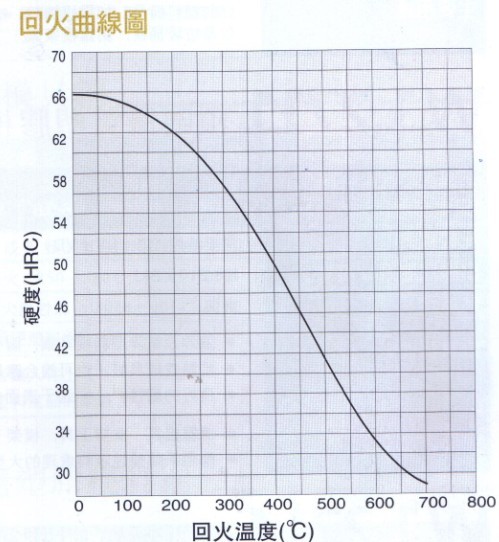

GS-2510模具鋼回火曲線圖

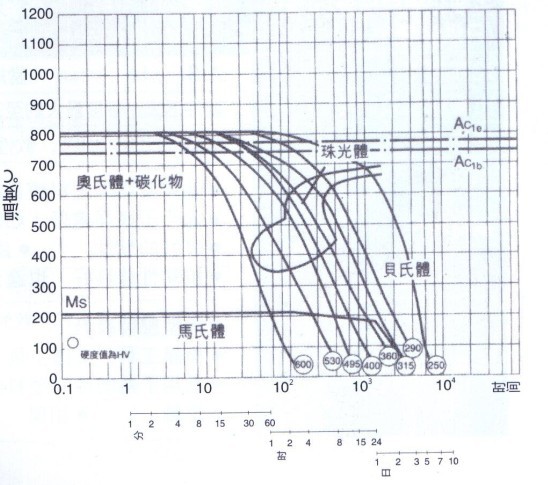

GS-2510模具鋼連續(xù)冷卻轉(zhuǎn)變曲線

\

GS-2510模具鋼物理鋼材特性

溫度	100℃	300℃	400℃
熱膨脹系數(shù)經(jīng)經(jīng)x10^-6/℃	10.5	11.0	12.0
熱傳導(dǎo)系數(shù)W/m℃	17.2	21.0	24.7

使用硬度：HRC 56-62

本文出自深圳市龍昌模具有限公司，網(wǎng)址：http://lcmjtgcom.w155.4everdns.com/index.asp 轉(zhuǎn)載請附帶本站關(guān)鍵詞：模具鋼材、深圳模具鋼材、深圳模具鋼、模具鋼網(wǎng)、S136、P20模具鋼、NAK80

版權(quán)所有 © 深圳龍昌模具鋼材有限公司 粵ICP備07032197號
直線：0755-27716888 電話：0755-27716888 0755-277713308 手機：15919705588
傳真：0755-27715908 聯(lián)系人：陳小姐 15919705588 QQ：3598982332 微信：Lc15361562775
Copyright @ 深圳市龍昌模具鋼材有限公司 All rights reserved.
